File Tambahan Autocad Menghitung Luasan

Cara menghitung luas dan keliling dengan autocad bisa dilakukan dengan mengklik object yang akan dihitung, dengan syarat object tersebut merupakan garis saling berhubungan yang menutup, jika belum terhubung maka harus disatukan terlebih dahulu menggunakan perintah “poly line” atau sejenisnya. setelah itu bisa mengetik perintah “li” pada command lalu tekan tombol enter, maka akan keluar layar yang menginfokan bera area dan lengt dari object tersebut.

1. File Tambahan Autocad Menghitung Luasan 10
2. File Tambahan Autocad Menghitung Luasan Excel

Pada aplikasi AutoCAD, ada sebuah cara yang dapat dilakukan untuk menghitung luas bidang dan keliling objek secara cepat dan tepat, yaitu dengan menggunakan perintah Area. Menghitung luas dan keliling pada objek persegi. Jenis topology polygon adalah topology yang sesuai untuk proses perhitungan luas karena dalam pembuatan topologi polygon salah satu informasi yang didapat adalah luasan polygon tertutup. Melalui 'Topology Query', hasil topology tersebut bisa diexport ke text (ascii) file untuk dibuatkan daftar atau list informasi luas untuk tiap id bidang dan.

ini merupakan cara cepat sekaligus mudah dalam mencari luasan sebuah bidang, karena kalau bentuknya tidak beraturan maka akan menghabisakan banyak waktu serta cukup merepotkan dalam menghitungnya. untuk mengatasi masalah ini maka kita bisa memanfaatkan software autocad, o.k langsung saja kita mulai tutorialnya, berikut ini penjelasanya lebih lanjut.

File Tambahan Autocad Menghitung Luasan 10

Cara menghitung luas dan keliling dengan autocad

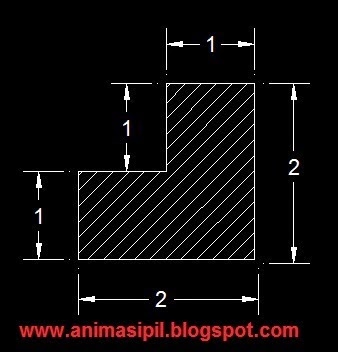

1. Buat object yang akan dihitung luasan dan kelilingnya.
2. Klik Object.
3. Ketikan perintah “li” yang merupakan kependekan dari “list” pada command lalu tekan tombol enter pada keyboard.
4. Maka akan keluar halaman info list dari object tersebut yang contoh isinya seperti ini.

LIST 1 found

File Tambahan Autocad Menghitung Luasan Excel

LWPOLYLINE Layer: “0”
Space: Model space
Handle = 23d
Open
Constant width 0.0000
area 3082804.3057
length 9597.2225

at point X=1584.8229 Y=1440.6841 Z= 0.0000
at point X=1832.5694 Y= 827.8523 Z= 0.0000
at point X=2170.4054 Y=1086.4786 Z= 0.0000
at point X=2649.0065 Y= 760.3846 Z= 0.0000
at point X=2682.7901 Y=1350.7271 Z= 0.0000
at point X=3403.5071 Y= 872.8308 Z= 0.0000
at point X=3420.3989 Y=1744.2888 Z= 0.0000
at point X=4174.8994 Y=2081.6274 Z= 0.0000
at point X=2919.2754 Y=2548.2790 Z= 0.0000
at point X=2316.8011 Y=2109.7389 Z= 0.0000
at point X=1804.4164 Y=2604.5021 Z= 0.0000
at point X= 909.1509 Y=2137.8504 Z= 0.0000
at point X=1584.8229 Y=1440.6841 Z= 0.0000

cara menghitung luas dan keliling dengan autocad

Dari list tersebut bisa kita lihat keterangan area yang berarti luas, juga lengt yang berarti keliling. sedangkan kerengan X dan Y merupakan koordinat dimana masing-masing titik ujung tergambar dalam autocad. namun kita perlu menyederhanakan beberapa koma untuk mendapatkan luasan dalam satuan m2 serta keliling m. karena yang keluar dalam list tersebut bersatuan mm2 untuk luas, dan mm untuk keliling. jadi object tersebut mempunyai

• Luas = 3082804.3057 mm2 = 3,0828 m2
• Keliling =9597.2225 m =9,597 m.

Best taobao agents. Cara ini bisa digunakan dalam menghitung volume bangunan, seperti luas pemasangan keramik lantai, atap, dinding. atau keliling gedung, panjang kanstin jalan, dan sejenisnya. dari situ maka kita bisa memperkirakan kebutuhan material yang diperlukan.
